阅读：《图解Transformer》

本篇文章于 2026.06.11 重写

原文： The Illustrated Transformer

前言

作为现代 LLM 的基石，我们有必要了解并学习一下 Transform，它最早是在 2017 年发布的论文 Attention Is All You Need 中被提出来的。

原文章从一个黑盒的角度出发，到 Encoder 和 Decoder，再到 Self-Attention 的计算，以及多头注意力和位置编码的引入，一步步刨开 Transform 模型。

模型架构组成

首先，我们从翻译的角度去出发，INPUT -> Transform -> OUTPUT，再详细拆开 Transform，里面是 Encoders 和 Decoders，原论文中这里的数量都是6个。

flowchart LR
  input["INPUT"]
  transformer["Transformer"]
  output["OUTPUT"]

  input --> transformer --> output

每个 Encoder 又分为 Feed Forward Neural Network（前馈神经神经）和 Self-Attention，而 Decoder 则比 Encoder 多了 Encoder-Decoder Attention 这一层，帮助 Decoder 关注输入句子的相关部分（类似于注意力在 seq2seq 模型中的作用）

怎么工作

在 NLP 应用中，我们会用 embedding 算法将每个输入词转换为向量，在这里，Encoder 会接收一个 512 维向量组成的列表（这个列表是我们的训练数据集中最长句子的长度）。

经过 embedding 后的每个输入词会经过 Encoder 的 Self-Attention 和 Feed Forward。

文章中举了一个例子来展示 Encoder 每一个子层中发生的情况。

flowchart LR
  x1["x1"]
  x2["x2"]
  r1["r1"]
  r2["r2"]
  encoder2["Encoder#2"]

  subgraph encoder1["Encoder#1"]
    direction LR
    selfAttention["Self-Attention"]
    z1["z1"]
    z2["z2"]
    feedForward["Feed Forward Neural Network"]

    selfAttention --> z1 --> feedForward
    selfAttention --> z2 --> feedForward
  end

  x1 --> selfAttention
  x2 --> selfAttention
  feedForward --> r1 --> encoder2
  feedForward --> r2 --> encoder2

原文章中在这里提到了 Transformer 的一个关键特性，即每个位置的词在 Encoder 中通过自己的路径流动，在 Self-Attention 层之间存在依赖关系，然而在 FFNN 层没有这些依赖关系，但是没有说明原因，Attention 下面会讲到，这里简单说一下 FFNN 层，Attention 负责”信息交换”，FFNN 层负责的是”信息加工”，即看完以后如何理解这些信息，是逐 token 独立计算的，因此经过 FFNN 层时可以并行执行，大大加快了模型的速度。

Self-Attention

“The animal didn’t cross the street because it was too tired”

在这句话中 “it” 指的是什么？是指街道还是指动物，对人类来说这是个简单的问题，但是对于大模型来说却不是。

当模型处理每个单词（也就是输入序列中的每个位置）时，Self-Attention 允许它查看输入序列中的其他位置，以便更好地理解这个单词的意思。

Attention 是怎么计算的

计算 Attention 的第一步是从 Encoder 中将 embedding 后的向量分别乘以三个可训练的权重矩阵来创建三个向量，分别是 Query，Key，Value。这里对 Q、K、V 做一个大概的解释，可以理解为 Q：我要找谁，K：谁该关注我，V：我要提供什么信息，但这不是固定定义出来的东西，也不是词向量本身。

第二步是计算一个分数，这个分数决定了在看某个位置的单词时，应将多少注意力放在输入句子的其他部分。通过将 Q 与我们要评分的相应词的 K 进行点积计算得出分数。

第三是将上一步得到的分数除以 $\sqrt{d_k}$ ，也就是 K 维度的平方根。这里有一个很经典的问题：为什么要除以这个 $\sqrt{d_k}$ ，核心原因是：防止点积结果随着维度增大而变得过大，导致 Softmax 进入饱和区间，梯度变得很小。这里不做深入探讨，简单来说就是 $QK$ 点积维度越高，产生的数值波动越大，会使 Softmax 变得饱和，从而导致训练时梯度变得很小，学习变慢，不稳定等问题，而除以 $\sqrt{d_k}$ 刚好抵消点积标准差增长。

第四步是将结果进行 Softmax 分数标准化，使它们都是正数并且总和为1。

第五步是将每个 V 乘以 Softmax分数（为将它们相加做准备），这里的直观理解是：保持我们想要关注的单词的值不变，同时通过乘以很小的数字（例如 0.001）来淹没无关的单词。

第六步则是求和加权值向量，这会产生 Self-Attention 层在此位置的输出。

于是我们完成了 Attention 的计算，得到的向量可以传递给 FFNN。

总的公式为：

\mathrm{Attention}(Q, K, V) = \mathrm{softmax}\left(\frac{QK^T}{\sqrt{d_k}}\right)V

Multi-Headed

论文通过引入一种称为 “多头注意力” 的机制，进一步优化了 Self-Attention 层，主要提升了两个方面。

扩展了模型对不同位置的注意力
为注意力层提供了多个 “表示子空间”

简单来说就是模型需要关注更多的信息，例如语法、语义、位置关系等信息，仅仅只依靠一个 Attention 是不够的，需要拆开去各自关注，所以 Transform 使用八个注意力头，也就是多组独立的Q、K、V在不同表示空间里并行做 Attention，然后再乘以一个 $W^O$ 把结果拼起来，这样模型能够从多个角度去理解同一句话。

位置编码

一路看下来，我们一直在讲模型对其他位置的注意力，但是目前还并没有提到 Transform 是怎么给词建立位置关系的。实际上，Transform为每个输入 embedding 了一个位置编码向量，在 Attention 的计算期间会为 embedding 向量提供有意义的距离。

残差连接

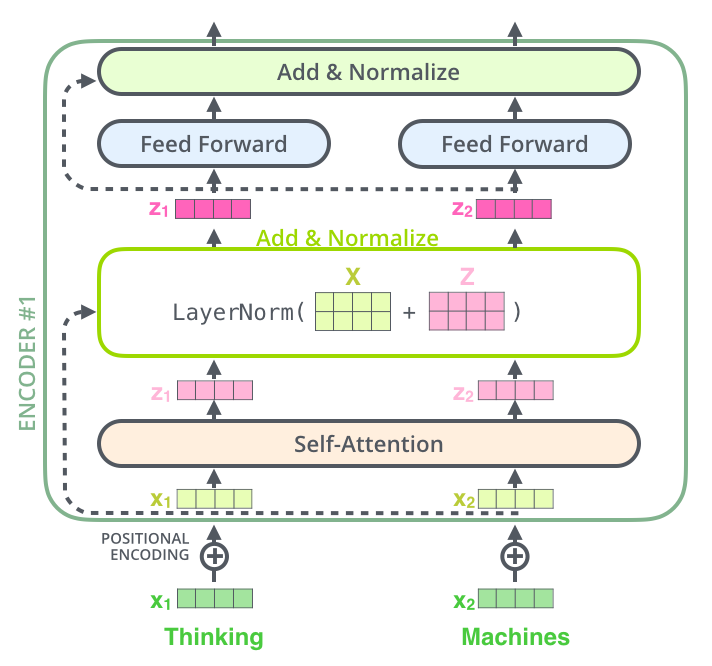

在继续之前，我们还需要提及一下 Encoder 架构中的一个小细节，也就是 Self-Attention 和 FFNN 层都有一个残差连接，并随后进行层归一化处理。

所以整体架构应该是如下面所示：

layer_norm

Decoder 也同样拥有这些残差连接。

Linear 层和 Softmax 层

最终 Decoder 堆栈会输出一个浮点数向量，我们如何将其转换为单词？这就是 Linear 层的作用了，它后面跟着一个 Softmax。

Linear 层是一个简单的全连接神经网络，它将 Decoder 堆栈产生的向量投影到一个称为 logits 且大得多的向量中。

假设模型有一个从训练数据集中学习到的 “词汇表”，大小为10000，这将使 logits 向量有 10000 个单元格（每个单元格对应一个独特单词的得分），然后，Softmax 层将这些得分转换为概率（所有概率都为正，且总和为 1.0）。概率最高的单元格会被选中，与之关联的单词则会被输出。

回顾总结

以上就是通过训练好的 Transform 进行整个前向传递的过程，模型的训练部分大概是模型使用标记过的数据集进行训练以及 Loss Function 之类的一些优化指标，在这就不作讲解了，感兴趣可以自行查阅。

这些仅仅只是 Transformer 主要概念的起点，如果想深入探究的话，可以阅读论文《Attention Is All You Need》，以及 Transformer 相关的博客文章。受限于笔者的水平以及文笔，可能有错误的地方，还望海涵。
